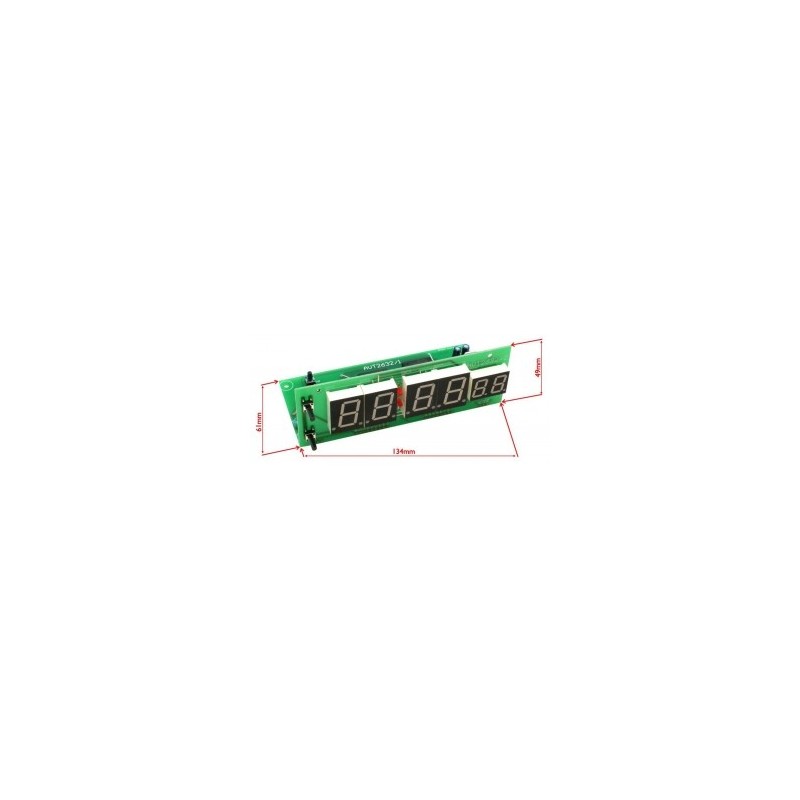

AVT2632 C

Elektroniczny zegar to 'żelazny punkt' każdego elektronika. Jego budowa pozwala poznać zagadnienia związane z cyfrowym pomiarem czasu; generowanie impulsów sekundowych, odpowiednie ich zliczanie i wyświetlanie wyniku.
'Sercem' układu jest mikroprocesor 89C2051. Jego program został napisany w BASCOM-ie co ułatwia nanoszenie własnych modyfikacji. Zaletą urządzenia jest jego łatwa obsługa. W stanie normalnym układ zlicza (i wyświetla) godziny, minuty i sekundy. Do ustawiania czasu służą jedynie dwa przyciski. Odczyt czasu odbywa się na elementach LED. Przyjęto wyświetlanie multipleksowe. Układ został zaprojektowany w taki sposób, że pole odczytowe może mieć różną wielkość: od wyświetlaczy standardowych (14, 20 mm) po wyświetlacze zestawiane samodzielnie z zestawów diod LED. I tak np. sześciocyfrowy wyświetlacz - gigant ma 124 cm długości i 27 cm wysokości (osobny kit). Wskazanie jest czytelne nawet z odległości kilkuset metrów. Każda cyfra zmontowana jest z kilku wąskich pasków płytki drukowanej, co radykalnie zmniejsza koszty wyświetlaczy.

Urządzenie szczególnie polecane wszystkim chcącym kontrolować upływ czasu oraz elektronikom zgłębiającym tajniki jego pomiaru

Wybrane parametry:

• wyświetlanie godzin, minut, sekund
• odczyt czasu - siedmiosegmentowe wyświetlacze LED
• możliwość zastosowania wyświetlaczy różnej wielkości
• zasilanie buforowe (bateria)
• różne sposoby zasilania
• zasilanie - 6,5-18 V (4-6 V)
• układ zmontowany i uruchomiony

  Dokładny opis w
  EdW 5/02
